EVSE-SC-01 Geleverd
Edge Load Balancer
Wifi-module van de eerste generatie. Meet de hoofdaansluiting met drie stroomklemmen en begrenst via Modbus dynamisch tot 4 Edge-laadmodules, zodat de locatie nooit boven de hoofdzekering uitkomt. Wifi naar het EdgeTech-platform en de MyCharger-app.
In het kort
Een DIN-railmodule voor de groepenkast die de hoofdaansluiting bewaakt met drie meegeleverde stroomklemmen, en elke laadmodule elke seconde vertelt hoeveel stroom hij mag trekken. Vier laadpunten op een aansluiting van 3×25 A kunnen allemaal tegelijk aangesloten zijn; de load balancer verdeelt wat er over is nadat het huis of gebouw zijn deel heeft genomen.
De module maakt via wifi verbinding met het EdgeTech-platform. Dat geeft gebruikers de MyCharger-app (starten/stoppen, laden in daluren, verbruiksoverzicht, automatische facturatie) en installateurs diagnose en firmware-updates op afstand.
- Prijs
- € 145 excl. BTW
- CAD
- STEP en tekening: edgetech.eu/cad/evse-sc-01.step
Kerngegevens
| Specificatie | Waarde |
|---|---|
| Laadpunten | Tot 4 EVSE-C-3x32A op één RS485-bus |
| Meting van de aansluiting | 3 stroomklemmen op ingangen C1, C2, C3: de stroom van het huishouden (net) per fase, tot 40 A per fase; stroomklemmen voor hogere stromen op aanvraag |
| Modbus-kWh-meter | Op aanvraag: EVSE-SC-01 met een Modbus-kWh-meter op DIN-rail in plaats van de stroomklemmen, op dezelfde Modbus-kabel als de laadmodules (bijvoorbeeld waar stroomklemmen niet in de meterkast passen) |

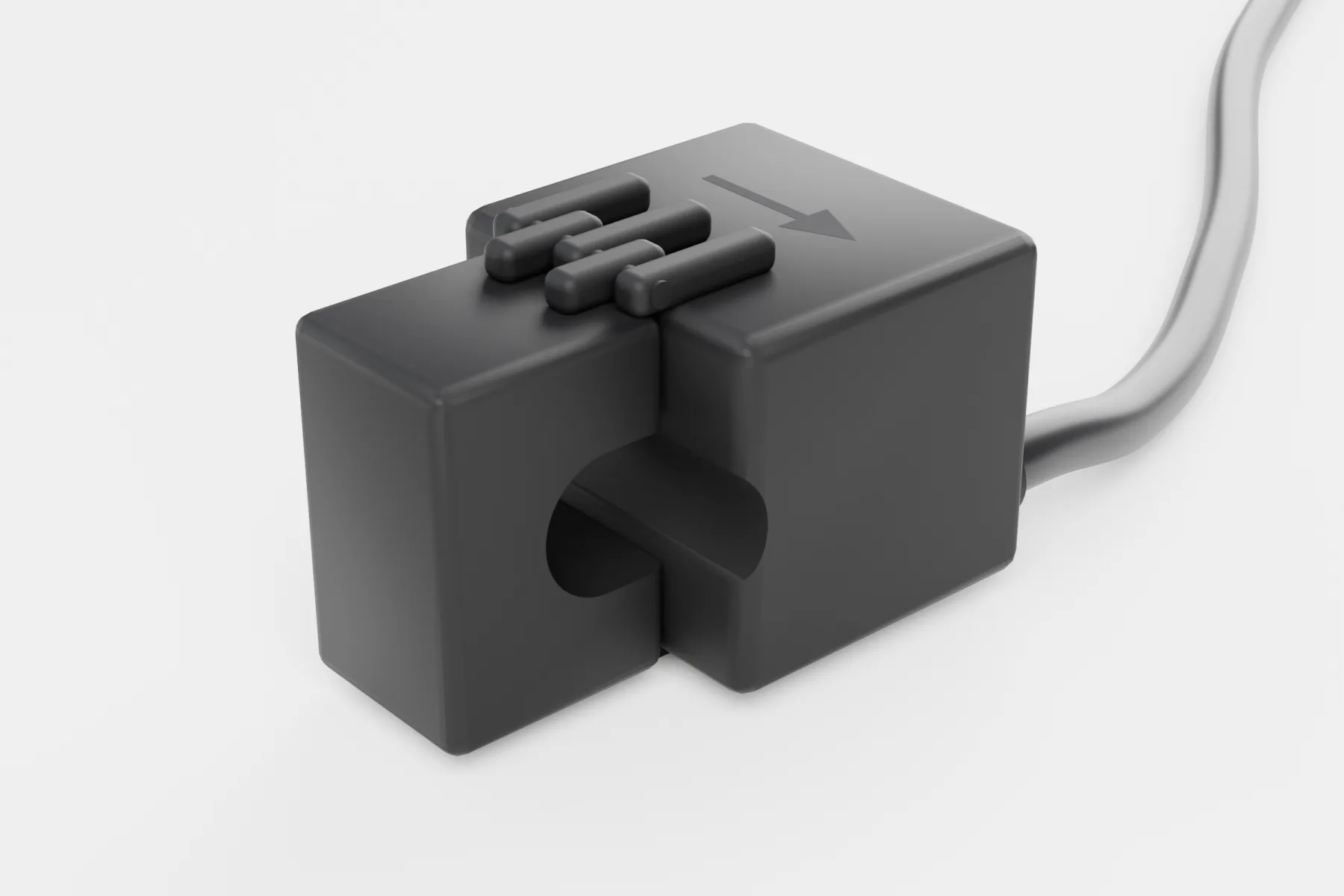

| Stroomklemmen | 3 deelbare stroomklemmen meegeleverd; 23 × 40 × 26 mm (deksel 14 mm), opening voor de geleider 9 mm, snoer van 40 cm |
| Load balancing | Stroomlimiet per laadpunt per seconde, limiet van de locatie instelbaar tot de hoofdzekering, minimaal 6 A per auto, startdrempel 8 A |
| Veldbus | Modbus RTU-master, RS485, 9600 8N1 |
| Modbuskabel | 3 × 0,75 mm² litze. Geen kabel met massieve aders en geen losse ethernetkabel in de aansluitklemmen; ethernetkabel alleen met RJ45-connectoren (adapterprint op aanvraag) |
| Verbinding | Wifi IEEE 802.11 b/g/n, alleen 2,4 GHz; MQTT via TLS met een pre-shared key per apparaat |
| Module | Wifi-module (2,4 GHz) |
| Voeding | 90–300 V AC, 50 Hz, 300 mA / 3 W, gevoed vanuit de groepenkast |
| Afmetingen | 90 × 54 × 58 mm, DIN-railbehuizing (3 modules) |
| Beschermingsgraad | IP00, klasse I; inbouwen in de groepenkast achter een zekering |
| CE | EU-conformiteitsverklaring, wifi-module (2022-001): LVD, EMC, RoHS, EN 301 489-1/-17, EN 300 328, EN 62311 |
| Gemaakt in | Europa |
