Edge Load Balancer
Wifi-module van de eerste generatie. Meet de hoofdaansluiting met drie stroomklemmen en begrenst via Modbus dynamisch tot 4 Edge-laadmodules, zodat de locatie nooit boven de hoofdzekering uitkomt. Wifi naar het EdgeTech-platform en de MyCharger-app.
- Artikelnummer
EVSE-SC-01- Status
- Geleverd
- Gemaakt in
- Europa
- Prijs
- € 145 excl. BTW · per stuk excl. BTW, vraag een offerte aan boven 5 stuks
- CE
- EU-conformiteitsverklaring (PDF)
Specificaties
| Specificatie | Waarde |
|---|---|
| Laadpunten | Tot 4 EVSE-C-3x32A op één RS485-bus |
| Meting van de aansluiting | 3 stroomklemmen op ingangen C1, C2, C3: de stroom van het huishouden (net) per fase, tot 40 A per fase; stroomklemmen voor hogere stromen op aanvraag |
| Modbus-kWh-meter | Op aanvraag: EVSE-SC-01 met een Modbus-kWh-meter op DIN-rail in plaats van de stroomklemmen, op dezelfde Modbus-kabel als de laadmodules (bijvoorbeeld waar stroomklemmen niet in de meterkast passen) |

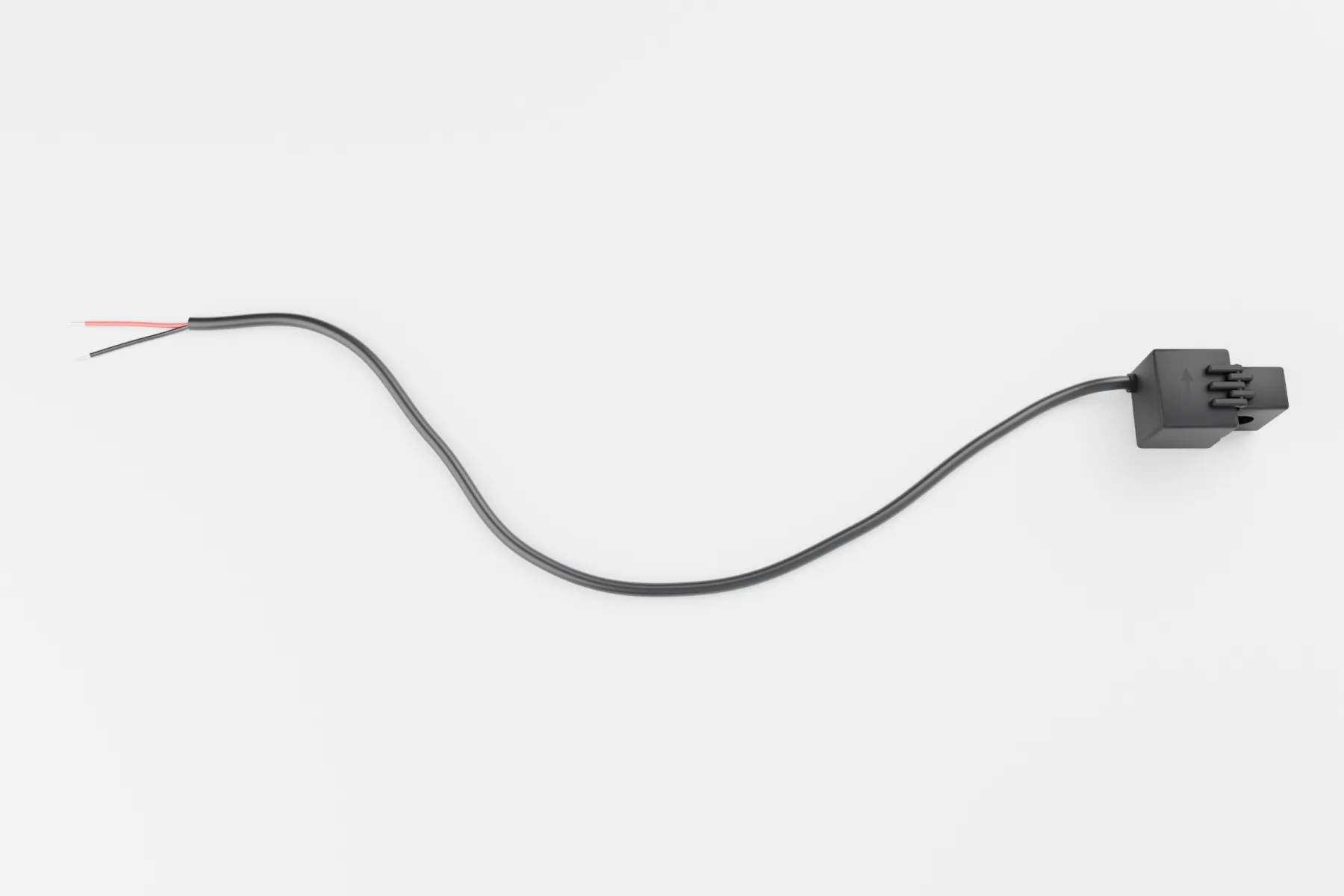

| Stroomklemmen | 3 deelbare stroomklemmen meegeleverd; 23 × 40 × 26 mm (deksel 14 mm), opening voor de geleider 9 mm, snoer van 40 cm |
| Load balancing | Stroomlimiet per laadpunt per seconde, limiet van de locatie instelbaar tot de hoofdzekering, minimaal 6 A per auto, startdrempel 8 A |
| Veldbus | Modbus RTU-master, RS485, 9600 8N1 |
| Modbuskabel | 3 × 0,75 mm² litze. Geen kabel met massieve aders en geen losse ethernetkabel in de aansluitklemmen; ethernetkabel alleen met RJ45-connectoren (adapterprint op aanvraag) |
| Verbinding | Wifi IEEE 802.11 b/g/n, alleen 2,4 GHz; MQTT via TLS met een pre-shared key per apparaat |
| Module | Wifi-module (2,4 GHz) |
| Voeding | 90–300 V AC, 50 Hz, 300 mA / 3 W, gevoed vanuit de groepenkast |
| Afmetingen | 90 × 54 × 58 mm, DIN-railbehuizing (3 modules) |
| Beschermingsgraad | IP00, klasse I; inbouwen in de groepenkast achter een zekering |
| CE | EU-conformiteitsverklaring, wifi-module (2022-001): LVD, EMC, RoHS, EN 301 489-1/-17, EN 300 328, EN 62311 |
| Gemaakt in | Europa |
Aansluitingen: Modbus RTU RS485-master, wifi 2,4 GHz, 3× stroomklemingang (3 stroomklemmen meegeleverd)
Normen: Modbus RTU, EN 300 328, EN 301 489. De status van elke norm staat op de normenpagina.
Wat het is
Een DIN-railmodule voor de groepenkast die de hoofdaansluiting bewaakt met drie meegeleverde stroomklemmen, en elke laadmodule elke seconde vertelt hoeveel stroom hij mag trekken. Vier laadpunten op een aansluiting van 3×25 A kunnen allemaal tegelijk aangesloten zijn; de load balancer verdeelt wat er over is nadat het huis of gebouw zijn deel heeft genomen.
De module maakt via wifi verbinding met het EdgeTech-platform. Dat geeft gebruikers de MyCharger-app (starten/stoppen, laden in daluren, verbruiksoverzicht, automatische facturatie) en installateurs diagnose en firmware-updates op afstand.
Gedrag bij load balancing
- Leest de drie stroomklemmen continu uit en berekent per fase de beschikbare ruimte ten opzichte van de ingestelde limiet van de locatie.
- Schrijft één keer per seconde een nieuwe maximale stroom naar elke laadmodule. Hoort een laadmodule 2 s niets van de wifi-module, dan zakt hij naar zijn veilige limiet.
- Laat een auto nooit onder 6 A zakken (het minimum van IEC 61851); een auto start pas als er minstens 8 A beschikbaar is. Zijn er meer auto’s aangesloten dan met 6 A bediend kunnen worden, dan wachten de laatste.
- Optionele 1-fase-modus voor de hele locatie bij kleine aansluitingen.
Details en de configuratie-instellingen: Load balancing.
Beperkingen
- De meegeleverde stroomklemmen meten tot 40 A per fase; vraag voor een grotere aansluiting stroomklemmen voor hogere stromen aan. Passen stroomklemmen niet, dan is op aanvraag een versie met een Modbus-kWh-meter in plaats van de stroomklemmen leverbaar. Boven 3×63 A gebruik je de SC-02 met een P1-meter of de GridShield-controller met een kWh-meter.
- Wifi werkt alleen op 2,4 GHz. Locaties met slechte wifi-dekking in de meterkast hebben een repeater of een access point in de buurt nodig.
- Maximaal 4 laadmodules. Gebruik voor meer de SC-02 (tot 10).
Installatie: de installatiehandleiding voor de EVSE-SC-01 (pdf), stap voor stap met afbeeldingen.
Installatie
CAD en tekeningen
Alleen voor inbouw en installatie, niet voor productie. Omtrek, montagegaten, connectorposities en de maximale hoogte van onderdelen; maten met ≈ zijn geschat.
Vragen
Moet ik de SC-01 of de SC-02 kopen?
De SC-02 als de locatie een slimme meter DSMR/ESMR 5 heeft met een vrije P1-poort; die heeft geen stroomklemmen nodig en ziet zowel teruglevering als afname, zodat zonneladen goed werkt. De SC-01 als er geen P1-poort is, of als de hoofdaansluiting groter is dan 3×63 A.
Kan hij een kWh-meter gebruiken in plaats van de stroomklemmen?
Op aanvraag. We leveren de EVSE-SC-01 met een Modbus-kWh-meter op DIN-rail in plaats van de stroomklemmen, aangesloten op dezelfde Modbus-kabel als de laadmodules; handig waar stroomklemmen niet in de meterkast passen. Het is geen standaardvariant: vraag het ons.
Werkt hij met zonnepanelen?
Gedeeltelijk. De stroomklemmen meten de grootte betrouwbaar, maar de stroomrichting bij teruglevering van zonnestroom wordt niet altijd goed herkend, dus laden op zonne-overschot is onbetrouwbaar met de SC-01. Gebruik de SC-02 op locaties met zonnepanelen.
